化學補水裝置應用
冷凝器中增加一套化學補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回熱經濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。

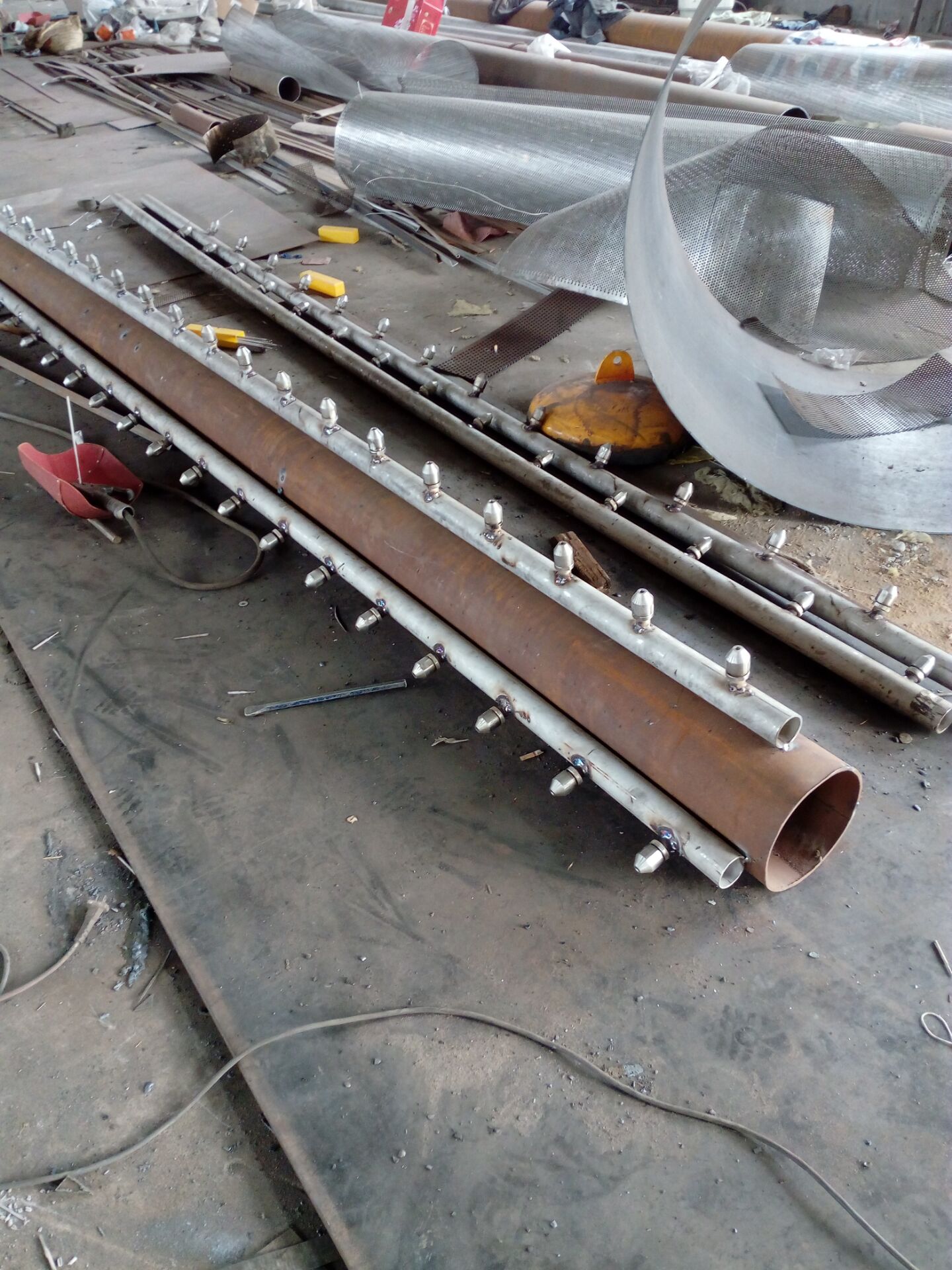

化學補水裝置結構
確定了水的補入為凝汽器喉部，根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置，補入水通過“補水節能裝置”霧化地從喉部補入，并能形成一個“霧化帶”，流經軸封冷卻器、抽氣器、低壓加熱器后到達除氧器。該裝置工作原理及性能：
我們確定了水的補入為凝汽器喉部，根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置，補入水通過“補水節能裝置”霧化地從喉部補入，并能形成一個“霧化帶”，流經軸封冷卻器、抽氣器、低壓加熱器后到達除氧器。這一過程，產生的效能為：
1、補充水吸收了一定的熱量，使給水溫度大幅度提高，即增加低壓系統抽汽量，減少高壓抽汽量，提高了熱功轉換效率，使這部分蒸汽在機內作功。
2、補水在凝汽器中吸收排汽熱量，減少了一定份額的余額損失，強化了熱交換，降低了排汽溫度，改善了機組真空。
3、凝汽器對補水汽進行真空除氧，提高了整個回熱系統的除氧能力。
4、且利于機組接帶負荷。
突出優勢
突出優勢：
化學補水裝置是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門 熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套化學科學補水節能系統裝置把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組 真空 和回熱經濟性，同時使進入除氧器的水溫提高，含氧量降低，提高 除氧器 除氧效率。采用化學科學補水節能系統裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
技術改造方案和有關參數的確定 ：
1. 化學補水裝置實施方案的選定。 要根據現場系統特點，選定系統補水的來源，是單元補水，還是從母管中補水等，然后決定補入凝汽器喉部的位置和空間尺寸。
2. 補水量的確定。補入凝汽器的水量受到以下主要因素的制約： 即受到凝結水泵、主抽汽器、軸封冷卻器、低壓加熱器通流能力的限制。 其次，受到除氧能力的限制。對于其確定的機組與凝汽器(汽輪機凝汽器)化學科學補水節能系統裝置，其除氧能力是確定的，若補充水量過大，它將無法將補充水中的含氧量達到要求值以下，造成凝結水含氧量超標，從而腐蝕凝結水管道。再者，在運行中，補充水量還應與機組所接帶的負荷匹配。
工作原理
操作和安裝的注意事項：
1. 要根據凝汽器喉部的尺寸，確定凝汽器內“化學化學補水裝置”的 管道 布置方式的位置。
2. 如機組小修，安裝工期為半天即可，如不吊汽缸安裝，則安裝工期為一天即可。
3. 在化學化學補水裝置至凝汽器管路上，可加裝流量孔板，將流量指示裝于運行層，給運行人員調整補水量提供依據。
4. 為使運行人員及時方便地了解凝汽器水位，及時調整補入水流量，可采用閥門控制流量形式和整個系統防虹吸管路，或加裝“ 電接點水位計 ”于操作盤上。
5. 運行人員可根據機組經濟 參數 及 負荷 ，調整補入水流量。
6. “科學補水節能裝置”在凝汽器內的支承應固定牢靠，防止松動。 |
